membuat kehalusan tampilan objek pada autocad

Posted by ermi hermansyah 12.11, under | No comments

Pada latihan kali ini home arsitek akan membahas bagaimana cara membuat kehalusan tampilan objek pada AutoCAD. sekaran kita menggunakan perintah SPHERE untuk objek dan kita juga akan menggunakan perintah FACETRES. baiklah langsung home arsitek beri tutornya :

untuk lebih jelas ikuti perintah berikut ini :
Command: SPHERE
Current wire frame density: ISOLINES=4
Specify center of sphere <0,0,0>: (KLIK SEMBARANG)
Specify radius of sphere or [Diameter]: 10

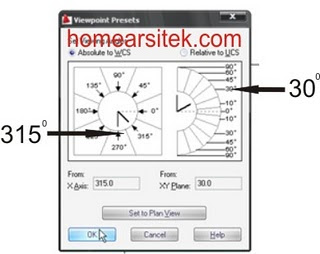

  • jalankan perintah DDVPOINT dan tekan ENTER. perhatikan gambar di bawah ini pada sisi kanan anda klik kolom 315 derajad dan pada sisi kiri anda klik kolom 30 derajad lalu tekan OK...sperti ini.

  • ketik perintah HIDE lalu ENTER.
  • jalankan perintah FACETRES. untuk lebih jelas ikuti perintah berikut ini :
Command: FACETRES
Enter new value for FACETRES <0.5000>: 5
  • terakhir jalankan kembali perintah HIDE lalu ENTER.
  • dan lihat hasilnya.....


BILAKURANG JELAS ANDA BISA DOWNLOAD VIDEONYA KLIK DI BAWAH INI :
