mengubah gambar 2d menjadi 3d pada autocad

Posted by ermi hermansyah 12.26, under | No comments

Sekarang home arsitektur akan mempraktekan bagaimana cara mengubah gambar 2d menjadi 3d pada autocad di sini kita akan mengunakan perintah REGION dan EXTRUDE dengan memodifikasi objek BOX.
REGION adalah perintah untuk membuat objek menjadi region. objek region adalah objek yang tidek bocor atau bisa juga di sebut cara untuk menggabungkan LINE atau garis.EXTRUDE adalah adalah perintah untuk membuat objek menjadi tebal. Baiklah langsung saja kita praktekan :


  • Jalankan aplikasi objek LINE untuk lebih jelasnya ikuti perintah di bawah ini :
Command: LINE
Specify first point:
Specify next point or [Undo]: @5<90
Specify next point or [Undo]: @5<0
Specify next point or [Close/Undo]: @5<270
Specify next point or [Close/Undo]: C
Command: Z
ZOOM
Specify corner of window, enter a scale factor (nX or nXP), or[All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: E

Lalu akan jadi seperti ini :




  • Sekarng jalankan perintah REGION jelasnya ikuti perintah di bawah ini :
Command: REGION
Select objects: W
Specify first corner: Specify opposite corner:(KLIK P1, LALU P2)
Select objects:(ENTER)
Lhat gambar di bawah ini :

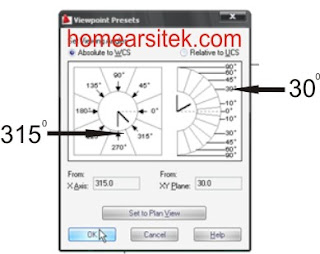

  • Jalankan perintah DDVPOINT lalu tekan ENTER coba perhatikan gambar di bawah ini pada sisi kanan anda klik kolom 315 derajad dan pada sisi kiri klik kolom 30 derajad lalu tekan OK..


Maka akan menjadi seperti ini :


  • Lihat gambar di atas untuk mengetahu lokasi pengekikkan P1 jalankan perintah EXTRUDE dan ikuti perintah di bawah ini :

Command: EXTRUDE
Current wire frame density: ISOLINES=4
Select objects: Specify opposite corner:(TEKAN PADA OBJEK P1)
Select objects:(ENTER)
Specify height of extrusion or [Path]: 5
Specify angle of taper for extrusion <0>: (ENTER)

Dan akan menjadi seperti ini :




BILAKURANG JELAS ANDA BISA DOWNLOAD VIDEONYA KLIK DI BAWAH INI :
