menumpulkan objek 3d pada autocad

Posted by ermi hermansyah 12.48, under | No comments

sekara HOME ARSITEK akan membahas tentang bagaimana cara menumpulkan objek 3d pada AutoCAD dengan mengaplikasikan perintah FILLET dengan menggunakan objek BOX.
Dari pada lama-lama tar bayar internet mahal langsung kita mulai tutornya :


Command: BOX
Specify corner of box or [CEnter] <0,0,0>:(KLIK SEMBARANG)
Specify corner or [Cube/Length]: @10,5
Specify height: 5

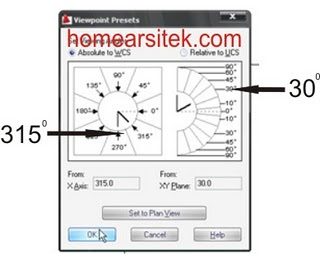

  • jalankan perintah DDVPOINT dan tekan ENTER. perhatikan gambar di bawah ini pada sisi kanan anda klik kolom 315 derajad dan pada sisi kiri anda klik kolom 30 derajad lalu tekan OK...sperti ini.



Maka hasilnya akan jadi seperti ini :




  • Perhatikan gambar di atas. jalanjan perintah FILLET dan ikuti perintah di bawah ini :
Command: FILLET
Current settings: Mode = TRIM, Radius = 4.0000
Select first object or [Polyline/Radius/Trim/mUltiple]:(KLIK P1)
Enter fillet radius <4.0000>: 4
Select an edge or [Chain/Radius]: (ENTER)

Maka akan menjadi seperti ini.....


BILAKURANG JELAS ANDA BISA DOWNLOAD VIDEONYA KLIK DI BAWAH INI :
